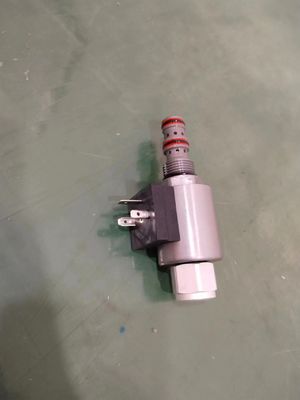

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ürün Adı: Pilot kontrolü için ters orantısal taşma valfi (koni valfi)
Boşluk: VC08-2
Adlık basınç: 350 çubuk
Nominal akış: 5L/dk
Çalışma prensibi: İki pozisyon iki yönlü
Vana malzemesi: çelik
Vana Ortamı: Yağ
Vana Tipi: 2 yönlü 2 pozisyon
Vana Gerilimi: DC12V/24V/13V/37V
Temel bilgiler
Menşe yeri: Çin
Marka adı: Kaienli
Sertifika: available
Model numarası: KDPR08-33-0-N
Ödeme & teslimat koşulları
Ambalaj bilgileri: Plastik film + PE torba + örgü ambalaj kılıfı + sünger ayırıcı + karton kutu + palet
Teslim süresi: 2 veya 3 hafta, miktara ve tasarıma bağlıdır
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: genellikle yaklaşık 2 hafta, hangi tür ve miktar talebine bağlıdır
Ürün Açıklaması

Ürün Resimleri:

Açıklama:



2 yönlü 2 pozisyon basınç rahatlatma orantılı valfi KTS38-21-0-N Pilot kontrol valfi için ters orantılı aşınma valfi


Tek aşamalı, ipli fişli, değişken elektrik kullanan koltuk valfi basınç indirim valfi
Girdi, belirtilen aralık içinde sürekli ayarlama sağlayabilir.
Akım girişi ters orantılıdır.

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 0

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 1KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 2KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 3KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 4KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 5



Ürün teknik verileri:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 6KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 7



Ürün gerçek resimleri:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 8



KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 9

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 10

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 11



Şirket Fuarları:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 12







Sertifikamız:



KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 13KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 14







Ürün işleme prosedürleri:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 15







Yeni fabrikamız ve atölyemiz:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 16KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 17KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 18KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 19



Depolarımız:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 20





Gönderi:

KDPR08-33-0-N Hidrolik solenoid valfi 3 yönlü 2 pozisyon oran valfi 21







Farklı Ürün Serisi, daha fazla ayrıntı için lütfen doğrudan bizimle iletişime geçin:

Hidrolik valfler:

1. Yardım valfleri:





Basınç azaltma vantileri genellikle basınçlı bir hat ile tank arasında yerleştirilir.

Teslim valfleri, basınç kontrolü için aşağıdakiler için kullanılan normalde kapalı elemanlardır:

- devredeki basıncı ayar değerine sınırlamak;

- Diğer elemanları (pompalar, silindirler, motorlar, diğer valfler) zarar verebilecek basınç zirvelerinden korumak.

Basınç ayarına ulaşıldığında, yardım valfı, kurulduğu hattı, bu hattaki ayar değerini aşmaktan kaçınarak rezervuara bağlar.

HBS yardım valfleri iki versiyonda mevcuttur:

- doğrudan;

- pilotlu.

Daha büyük akışlar için, pilotlu valfi kullanmak daha iyidir, çünkü doğrudan valf daha büyük bir gövde ve daha büyük bir yay kullanmayı gerektirir, bu da ağır sorunlara neden olur.Zorluk ayarlama ve yanıt yavaşlığı.

Ayrıca, HBS basınç çözücü valfleri şunlardır:

- Tek, devrenin sadece bir hattındaki basıncı kontrol etmek için.







2.Açıklama azaltma valfleri:

Basınç azaltıcı valfler, bir ana rahatlatma valfi tarafından kontrol edilen devrenin giriş basıncıyla karşılaştırıldığında ikincil devrenin bir bölümünde düşük bir basınç korumak için kullanılır.2 veya daha fazla silindirli bir devrede ise, bazıları ana rahatlatma valfinde ayarlanan basınçtan daha düşük bir basınçta çalışmak zorundadır, bu tip valf sayesinde çalışma basıncını gerekli değere düşürmek mümkündür.Normalde açık valfler, ikincil dal üzerindeki basınç ayarlama yayıyla ayarlanan değeri aştığında, silindirli bir spool aracılığıyla ana ve ikincil dal arasındaki yağ akışını kesmek için gider;Bu şekilde., bir boğulma yaratırsınız, bu da çıkıştaki basıncı azaltır, düşük basıncın sınırlanmasını ve sürdürülmesini sağlar.



3.Sürüm vantileri:

Sıralı valfler, belirlenmiş bir basınç değerine ulaştığında açılan ve sıvının devrenin başka bir bölümüne geçmesine izin veren elemanlardır.Dolayısıyla açılış mevcut yukarıdaki basınca bağlıdırAçılışı tetikleyen devredeki basınç, valf açıkken ayar değerine eşit tutulur.

Akıntı yukarısı basınç ayar basınç değerinin altında düştüğünde, valf kapanır.





4Pilot kontrol valflerini çalıştırıyor:

Pilot çalıştırılan kontrol valfleri normalde bir yönde serbest akışa izin vermek ve çevrenin diğer hattından pilot basınç (Ppil) uygulanmadığı sürece, karşıt yönde sıvıyı durdurmak için kullanılır..

Bir yükün statik kilidini sağlamak için kullanılabilir, dinamik kontrol veya düşürme kontrolü için değil.

Eğer kısıtlayıcı valflerle birlikte kullanılırsa, bunlar, valf ve spool valfi arasında değil, aküatör ve pilot tarafından çalıştırılan kontrol valfi arasında yerleştirilmelidir.Bu nedenle kısıtlayıcı tarafından üretilen geri basınç, vana uygulanan pilot basınca karşı çalışır..











5.Overcenter valfler:

Tek merkezden üstteki valfler:



Tek OVC valfleri flangeli

Çift üst merkez valfleri sırada

Flanşlı ikili OVC valfleri

Yenilenebilir ikili OVC

Regeneratif devrelerde, silindirin çubuk tarafındaki sıvı silindirin piston tarafına gönderilir ve genellikle rezervuara gönderilen sıvıyı yeniden üretir.Piston tarafında, sap tarafından gelen akış pompadan gelen akışa eklenir ve piston hızında belirgin bir artış olur.

Bu çözüm, pompa akışını arttırmadan daha düşük bir çıkış darbe süresi gerektiğinde silindirleri kontrol etmek için kullanılır.





6Çömlek makineleri için valfler:

Yer taşıma makineleri için valfler



Ekskavatör makinelerinde kullanılmak için uygundurlar.

Bir yükün düşürülmesini kontrol etmek için kullanılırlar ve pilot basıncı, hiçbir diferansiyel alanı olmadığından sadece yay öncesi yüklenme ve piston alanına bağlıdır.

Pilot basıncı, normalde ana spool valfini çalıştırmak için manipülatör basıncından aynı anda elde edilir.

Bu valfler için pilot oranını belirlemek mümkün değildir.bir pilot piston ve aşırı yükleme zirvelerini kesmek için yardımcı bir yardım vantili.

Sıfırlama pistonunun kontrolü, rahatlatma valfinden indirilmiş basınçla yapılır. V2 hattındaki herhangi bir geri basınç valfini etkilemez.yükün indirimi manuel olarak yapılabilir., uygun manuel pilot vida üzerinde çalışmaktadır.

T hattı rezervuara bağlanmalı ve geri basınç olmadan.





7Motorlar için valfler:

Overcenter valfler, bir aktüatörün bir yönünün durdurulmasını ve hareketini (tek overcenter valfleri) veya her iki yönü de (ikili overcenter valfleri) kontrol etmek için kullanılır.

İşlevleri:

- yük düşürme kontrolü: yükün düşürülmesi yalnızca diğer hattan bir pilot basınç olması halinde mümkündür;Bu işlem, kavitasyon sorunlarını önleyen silindirlerin yağ kaynağını sağlar.;

- Değiştirme değerindeki basınç, şok veya aşırı yüklemelerden kaynaklanan herhangi bir basınç zirvesi için basınç rahatlatması;- pompa çalışmadığında veya yönsel valf nötr pozisyonda olduğunda akışın (ve yükün) durdurulması;

- yük kaldırma için serbest akış, basınç düşüşleri azaltılırken;

Aşağıdakilerin yerleştirildiği bir gövden oluşurlar:

- Kontrol valfi: sadece tek yönde akışa izin verir;

- pilot piston: yardım valfinin aşamalı açılışını kontrol etmeyi sağlar;

- Yardım valfi: Aksiyon cihazındaki maksimum basıncı sınırlamayı sağlar, yükü tutar ve pilot sinyaliyle valfi açarken düşüşünü kontrol eder.





8Büyük vinçler için valfler



9Dönüş kontrol valfleri:

Döner kontrol valfleri



Bu valfler, asılı yüklerin dönüşü için silindirlerin ve hidrolik motorların durmasını ve hareketini kontrol etmek için kullanılır.Dönüş yönünün hem de simetrik kapasitesi bu uygulama için motorlar ve silindirler için tipiktir.



Valfler aşağıdakilerden oluşabilir:

- Çift çapraz basınç alçaltma valfi: sistem bileşenlerine zarar verebilecek aşırı yüklemelerden veya şoklardan kaynaklanan herhangi bir basınç zirvesini kontrol eder;

- Hareket hız kontrol valfleri: bu işlem için kısıtlama kontrol valfleri veya basınç telafi edilen akış kontrol valfleri kullanılır;

- yük tutma valfleri: bu görev için overcenter valfleri veya kontrol valfleri kullanılır;

- en yüksek basınç tarafından sinyali alan bir basınç seçme valfi.





10.Hose patlama valfleri:

Mermi kesme valfi



Bu valfler silindir bağlantılarına monte edilmiştir, işlevleri hortumların kırılması durumunda sıvının çıkışını durdurmaktır.Valf kapanır ve akışı durdurur., yükün kırılma anında sahip olduğu pozisyonu korumasını sağlar.

Ayarlama basıncı, plaka ile valf gövdesi arasındaki boşluğu T ayarlayarak elde edilir.

İsteğe bağlı olarak, bu valfler, yükün düşürülmesini kontrol etmek veya akıştan biraz çıkışla borulardaki sıvı patlamalarını önlemek için kapatma plakasında bir kalibre deliği ile donatılabilir.Ayrıca çelik bir kapağın içine yerleştirilmiştir..

Reaksiyon akışının ayarlama değeri ayrıca sıvının viskozluğuna bağlıdır. Daha sonra vana 30°C sıcaklıkta ayarlanması önerilir. Kullanımı sırasında, 30°C'nin altında,Valf ayar akış değerinden daha düşük akışları duracak, aksine, 30°C'nin ötesinde, ayarlama akış değerinden daha yüksek akışları durduracaktır.













11. Uçak valfleri:

Bu valfler, iki hat arasında A ve B arasındaki daha yüksek basıncı seçiyor, sinyali C portuna gönderiyor ve alt tarafa giden yolu kilitliyor.

Normalde negatif hidrolik frenler veya uzaktan basınç algılama hattını çalıştırmak gibi yardımcı fonksiyonlar için kullanılırlar.Bir koleksiyonda seri olarak, devrenin maksimum basıncını yük algılama sistemine yönlendirirler..





12Akış kısıtlayıcı valfler:

Akış kısıtlayıcı valfler, akışın ana borunun kısıtlanması ile ayarlanmasına izin verir. Aşırı sıvı, her zaman giriş borusuna monte edilmiş olan yardım valfi tarafından indirilir.

Bu nedenle, sıvının maksimum sıcaklığını sınırlamak için bir ısı değiştiricisi kurulmasını önerebilecek bir enerji dağılımı ve ısı artışından sorumludurlar.

Aşırı akış çok sınırlı olduğunda veya düşük frekanslı uygulamada önerilmektedir. Aksi takdirde basınç telafi edilmiş akış düzenleyicisi kullanılması önerilir.











13- Ventilleri kontrol edin.





Bu valfler bir yönde serbest akışa izin verir ve karşı yönde durdurur.

Hortumlarla aynı çizgide monte edilebilecek şekilde çelikten yapılmış altıgen vücutlarda inşa edilmiştir.

Bunlar 3 farklı ayar değeri ile mevcuttur: 0,5 bar, 2 bar, 5 bar.







14.Üç yönlü akış düzenleyicileri

Bu valfler, pompa hızının fonksiyonu olan akışın, devrenin kendisi tarafından talep edilen akıştan daha yüksek olabileceği bir devrede akışı düzenlemek için kullanılır.Valfler basınç telafi edilir ve akış aktüatörün çalışma basıncından etkilenmeyen sabit bir değere ayarlanabilirKarşı yönde, akış düzenleyicileri, akışın kısıtlama ve basınç fonksiyonu olduğu normal kısıtlayıcılar gibi davranır.





15Akış bölücüler / akış kombinatörleri

Bu valfler, bir hattan gelen akışı birbirine eşit veya orantılı 2 akışa ayırır. Çıkış akışlarının bölünmesinin yüzdesi, valf iç deliklerinin çapının fonksiyonudur.Bu nedenle akış bölünmesi ayarlanamaz..

Genellikle bu valf aşağıdaki durumlarda kullanılır:

- iki aktüatör (aynı boyutlara sahip, aynı pompa tarafından beslenen, aralarında sert bir bağlantı olmadan aynı yönlü valf ile kontrol edilen) aynı anda hareket etmelidir,her biri diğerinde çalışan yükten etkilenmeden



- Aynı yükle bağlantılı iki doğrusal aktüatörün (örneğin yük platformları, iskeletler vb.) senkronize çıkış hareketi için





16.Diverter valfleri

Bu valfler, giriş akışını farklı çıkış portlarına yönlendirmek için manuel olarak çalıştırılır.

Aşağıdaki modeller mevcut:

- 5 yol 8 pozisyon yön değiştiricileri

- Dokuz yol sekiz pozisyon yönlendirici

- 8 yönlü 2 pozisyonlu yön değiştiriciler

- 3 yönlü 2 pozisyonlu dönüştürücüler

- 4 yönlü - 2 pozisyonlu, bir hat üzerinde rahatlatma valfi olan yön değiştiriciler

- 4 yönlü - 2 pozisyonlu, bir hat üzerinde bir basınç valfi ve bir dengelenmiş akış düzenleyicisi olan yön değiştiriciler.

Tüm valfler çelik bir manifold ile üretilir.



HBS, giriş akışını farklı çıkışlara çevirmek için kullanılan özel manuel yön değiştiriciler sunar.kaldırma makinelerinin (kranlar) stabilizasyon silindirlerinin konumunu ve hareketini kontrol etmek içinÇift kontrol ile makinelerin her iki tarafından da çalışmak mümkündür.





17.Sonuç valfleri

Bu valfler, normal olarak açık veya normal olarak kapalı olan 2 yönlü 2 pozisyon valfleridir.
Değişimi engelleyen veya akışa izin veren.



18Özel valfler:

Bu bölüm, farklı uygulamalar için geniş bir yelpazede valfler sunar:

- 2 yönlü 2 pozisyonlu anahtarlar;

- 3 yönlü 2 pozisyonlu anahtarlar;

- acil durum sistemleri için boşaltma vantileri;

- Yüksek düşük basınçlı dışlama valfleri;

- Özel uygulamalar için dönüş kontrol valfleri;

- çöp sıkıştırıcıları için entegre blok;

- pilot çalıştırılan boşaltma valfleri;

- yük kontrol sistemleri için dizi valfleri;

- yük kontrol sistemleri için entegre blok;

- Atış pistonları olan entegre blok;

- Kapalı döngülü hidrostatik sistemler için temizleme valfi;

- Kavitasyon karşıtı valf.



Tip 1 Soloenid valfi
Tip 2 Manual kartuş valfi
Tip 3 2 yol 2 pozisyon solenoid valfi
Tip 4 2 yol 6 pozisyon solenoid valfi
Tip 5 2 yol 8 pozisyon solenoid valfi
Tip 6 Pilot yağ kaynağı valfi
Tip 7 Patlama önleyici valf
Tip 8 denge valfi
Tip 9 Kontrol valfi
Tip 10 Hidrolik kilit
Tip 11 Valf kolektifleri
Tip 12 Valf bloğu
