Hydraforce Patlayıcı Solenoid Valf 4 Way 3 Konumu VC10 Çukur

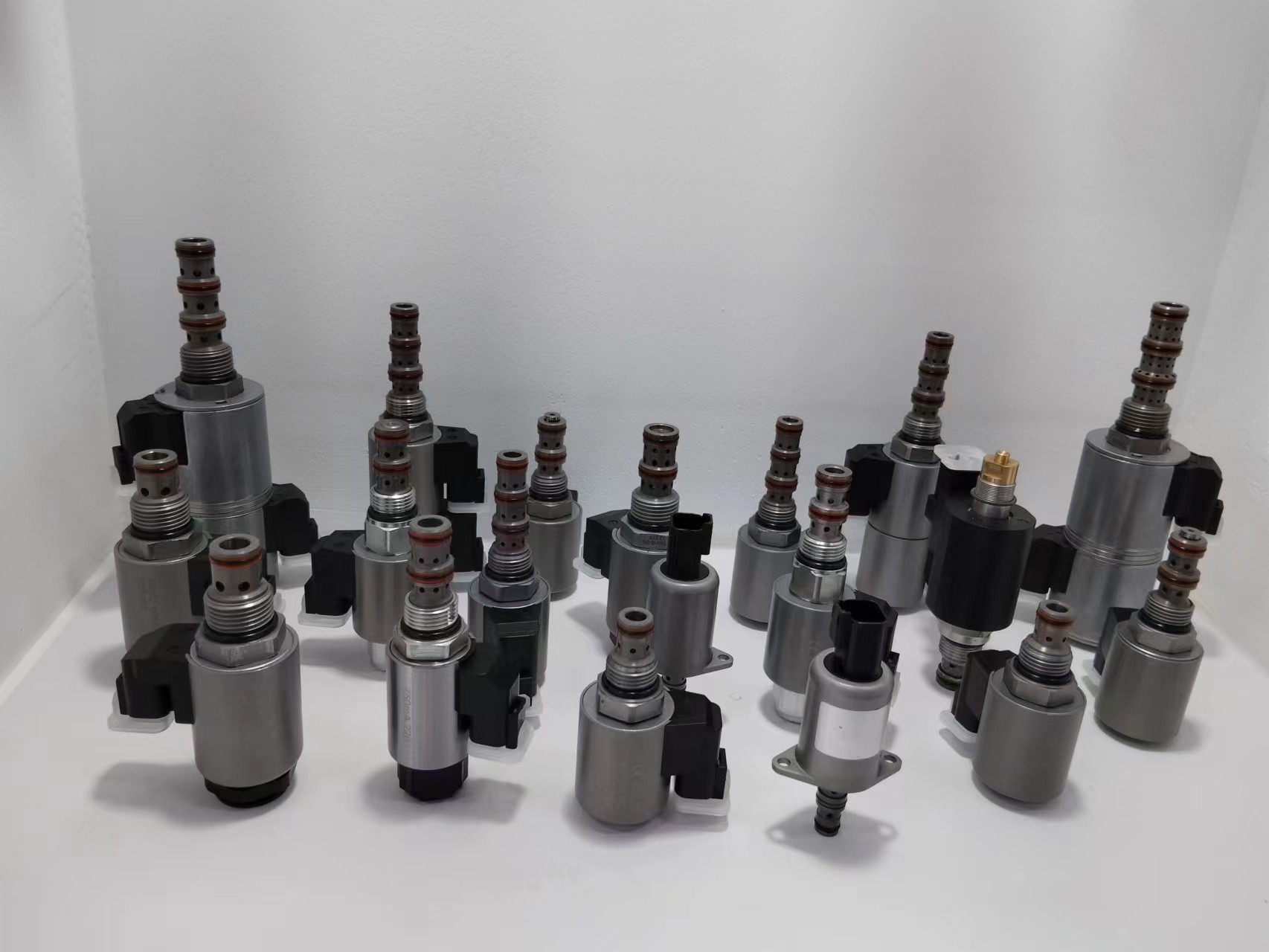

Ürün Resimleri:

KSV10-47DL-0-N 4 yönlü 3 pozisyonlu hidrolik standart VC10 boşluk hidrofor valf yerine olabilir

Çalışma prensibi:
Güç kesildiğinde, KSV10-47DL-0-N, yağın 3'e akmasını engeller, ancak yağın 2'den 1'e veya 4'ten 1'e akmasına izin verir.Bobin 2 güçlendiğinde, yağ 3'ten 2'ye ve 4'ten 1'e akarabilir. Yağ silindirinin alan oranı nedeniyle çalışan yağ portunun akış hızı dengesiz olduğu yağ devresinde,Daha yüksek akış hızı olan geri dönüş yağı, 2 numaralı petrol portuna yönlendirilmelidir.. Port 1 tam basınç altında olabilir, ancak valf giriş olarak kullanılmamaktadır.bobin 2 (S2) işlevini kontrol etmek için kıvrılmış sapı itmek, veya bobin 1 (S1) işlevini kontrol etmek için sarmal sapı çekin.

Özellikleri:
● +90°C ortam sıcaklığında sürekli güçle çalışmak.
● Düşük sıcaklıklarda -40°C'de durgunluk yoktur.
● Geniş voltaj: nominal voltajın %20'si.
● Açık yüzey yeni nikel alaşımı ile kaplanmıştır.
● Tüm portlar tam basınçlı olabilir.
● Takılan voltajlar birbirini değiştirebilir.
● Acil durum el kontrol seçeneği.
● Bobinin içi IP67K su geçirmez ve suyla yıkanabilir.
● Bütünleşik kalıplı bobin tasarımı.
● Endüstriyel evrensel valf deliği.

Özellikleri:
İsimli basınç: 315 bar, 1 portun maksimum basıncı 210 bar.
Adli akış: 22.7L/Min
Sızıntı hacmi: 210 bar'da en fazla 164 ml/Min.
Sıcaklık aralığı: -40°C - 120°C, standart nitril kauçuk mühürü
Bobin nominal yükü: nominal gerilim aralığının %80 ila 120 arasında sürekli çalışma
20°C'de bobin başlangıç akımı: E Tipi bobin: 12 VDC'de 1,5 A; 24 VDC'de 0,75 A
Asgari alım voltajı: 315 bar'daki nominal değerin %70'i
Ortalık: viskozluğu 7.4 ~ 420 cSt (50 ~ 2000 ssu) arasında olan mineral yağ veya yağlayıcı etkisi olan sentetik yağ
Ferrule ağırlığı: 0.33Kg, tek bobin ağırlığı: 0.43Kg
Kurulum tork: en fazla 34Nm, kurulum altıgon: S27
Valf deliği: VC10-4;
