Büyük Patlayıcı Solenoid Valvu 24V 3 Konum Kontrol Valvu Kapalı

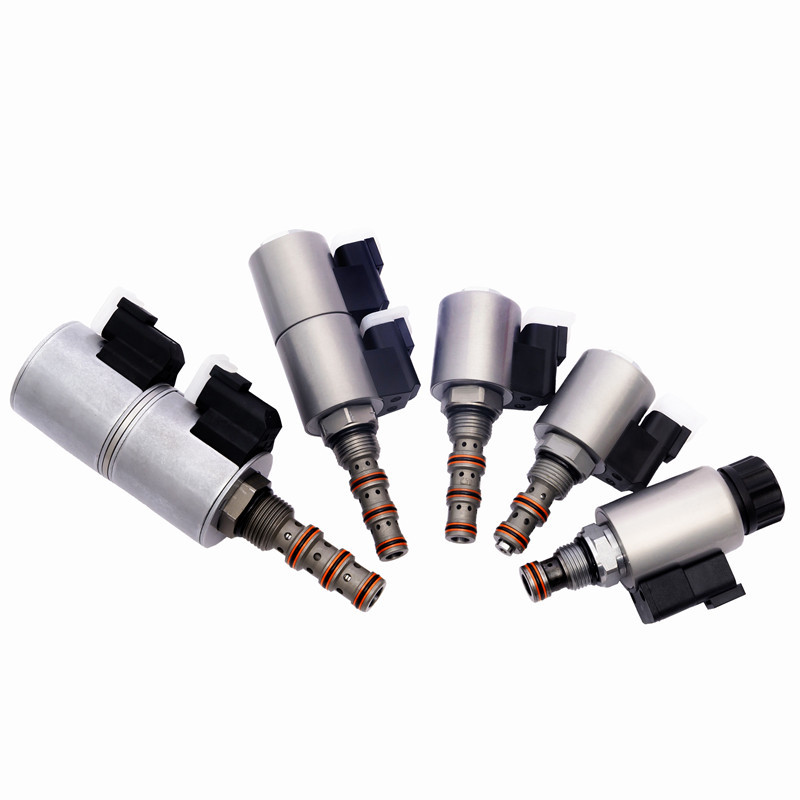

Ürün Resimleri:

KSV08-58C-0-N büyük boyutlu kartuş solenoid valfi, kontrol valfini 3 pozisyonda aç/kapattırarak 5 port spool fişine sahip

5 yönlü 3 pozisyonlu solenoid valfi, beş port ve üç farklı pozisyonu olan bir valf türüdür.Valf üç olası konuma sahiptir.Neytral, uzat ve geri çek.

Çalışma prensibi:
Elektrik kesildiğinde, KSV08-58C-0-N herhangi bir petrol portuna yağ akışını durdurur.Yağ 5'ten 4'e ve 2'den 3'e akıyor.Valf çekirdeği hareket ettikten sonra, yük algılama 5 numaralı bağlantıya bağlanır.

Özellikleri:
Çalışma basıncı: 247 bar (3625 psi)
Basınç direnci: 350 bar (5075 psi)
Akış hızı: En fazla 8L/Min ve 207 bar (3000 psi) 'da, maksimum sızıntı hızı 164 ml/Min'dir.
Sıcaklık aralığı: -40 °C - 120 °C, standart nitril kauçuk mühürleme
Bobinin nominal yükü: nominal voltajın% 85 ila% 115 aralığında sürekli çalışmaya uygun
20 °C'de bobinin başlangıç akımı: Standart bobin: 12 VDC, 115 VAC'de 1,2 A (tam dalga düzeltmesi)
E-koil: 12 VDC'de 1.4A; 24 VDC'de 0.7 Ampere
Asgari çekme voltajı: 207 bar'da (3000 psi) nominal değerin% 85'i
Orta: 7,4 ila 420 cSt (50 ila 2000 ssu) arasında viskozlukta olan mineral yağ veya yağlayıcı özelliklere sahip sentetik yağ
Valf deliği: VC08-5;

İşte tipik 5 yönlü 3 pozisyonlu solenoid valfindeki portların ve işlevlerinin bir açıklaması:

1. Supply Port (P): Bu port basınçlı sıvı veya hava kaynağına bağlıdır.

2. Egzoz giriş (E): Bu giriş, valf basınçlandırılması veya boşaltılması gerektiğinde valfden sıvı veya hava salmak için kullanılır.

3.

4. Silindir Portları (A ve B): Bu portlar aktüatöre bağlanır, tipik olarak çift hareketli bir silindir.B limanı geri çekilme limanıdır., silindir geri çekmek için basınç sağlar.

5.

6. Merkezi Pozisyon (C): Bu pozisyon, valfın nötr veya kapalı pozisyonudur. Bu pozisyonda, A ve B portları engelleniyor ve aktüatöre herhangi bir sıvı veya hava akışını engelliyor.A ve B portları egzoz portuna bağlıdır., Silindirde sıkışmış sıvının veya havanın salınmasına izin verir.

7.

8. Genişletme pozisyonu (E): Bu pozisyonda, valf P portunu A portuna bağlar ve basınçlı sıvının veya havanın besleme portundan aktüatörün uzatma portuna akmasına izin verir.B bağlantısı egzoz bağlantısına bağlıdır., aktüatörün geri çekilme limanındaki sıvının veya havanın salınmasına izin verir.

9.

10. Geri çekilme pozisyonu (R): Bu pozisyonda, valf, port P'yi port B'ye bağlar ve basınçlı sıvının veya havanın besleme portundan aktüatörün geri çekilme portuna akmasına izin verir.A portu egzoz portuyla bağlantılıdır., aktüatörün uzatma kapısındaki sıvının veya havanın salınmasına izin verir.

Ürün teknik verileri:
